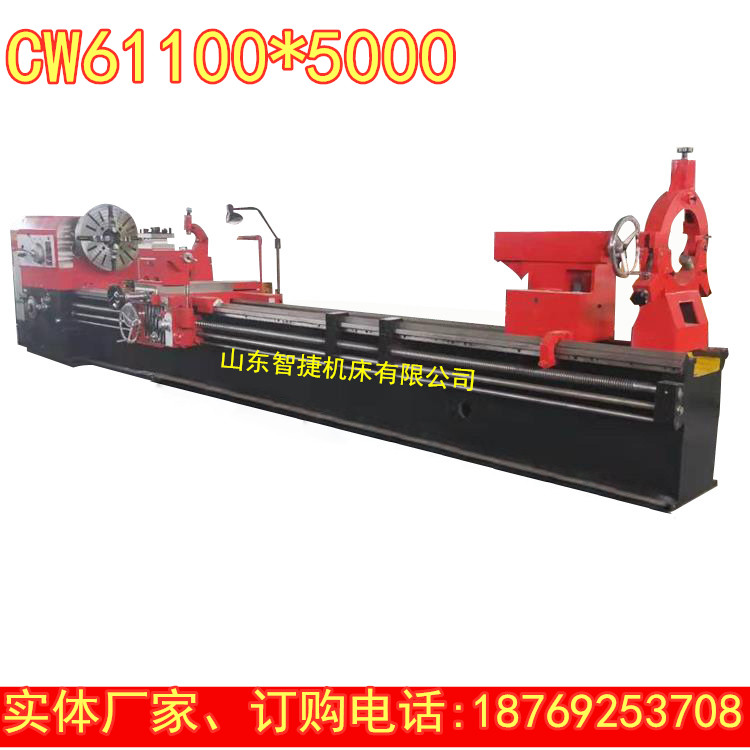

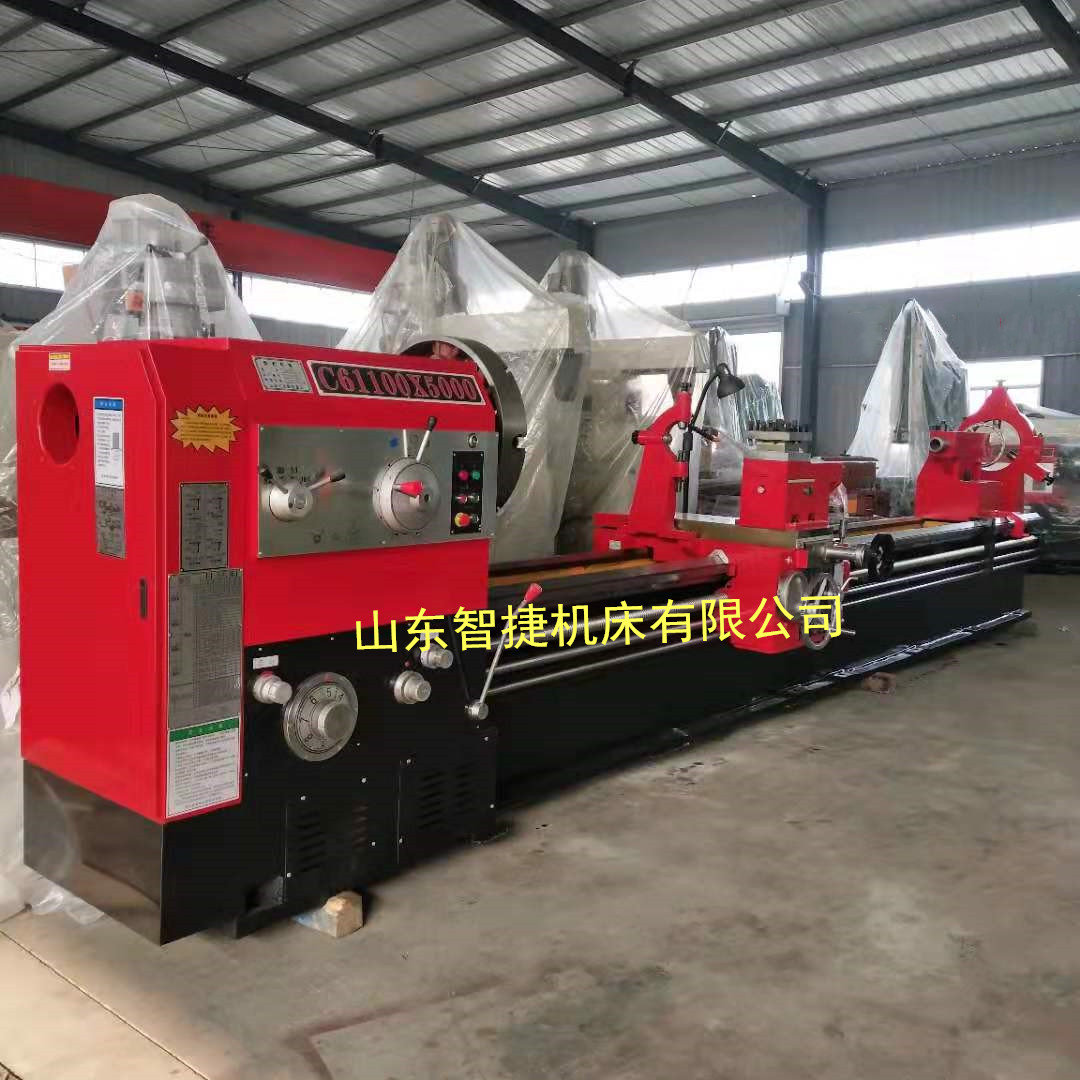

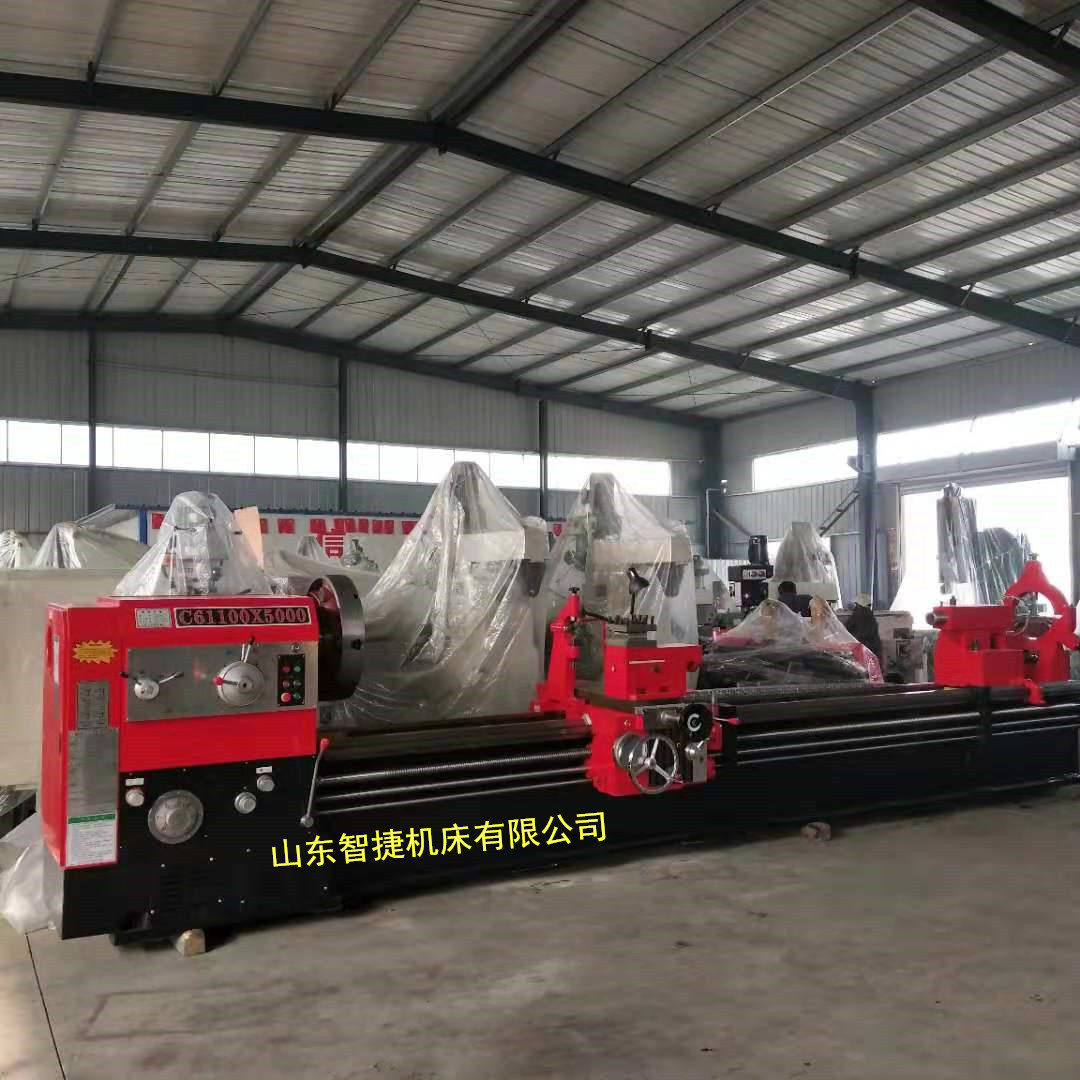

| 參數Item | 型號Model | CW61100C/CW62100C | CW61125C/CW62125C | CW61140C/CW62140C | |
|
最大回轉直徑 |
床身上 | Φ1000mm | Φ1280mm | Φ1400mm | |
| 刀架上 | Φ600mm | Φ865mm | Φ1015mm | ||
| 馬鞍槽內(僅62系列) | Φ1380mm | Φ1750mm | Φ1900mm | ||
| 床身寬度 | 755mm | ||||
| 最大工件長度 | 1.5/2/3/4/5/6/8/10/12m | ||||
| 最大車削長度 | 1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m | ||||
| 馬鞍槽有效長度 | 590mm | ||||
| 兩頂尖之間最大工件支撐重量 | 5000Kg | ||||

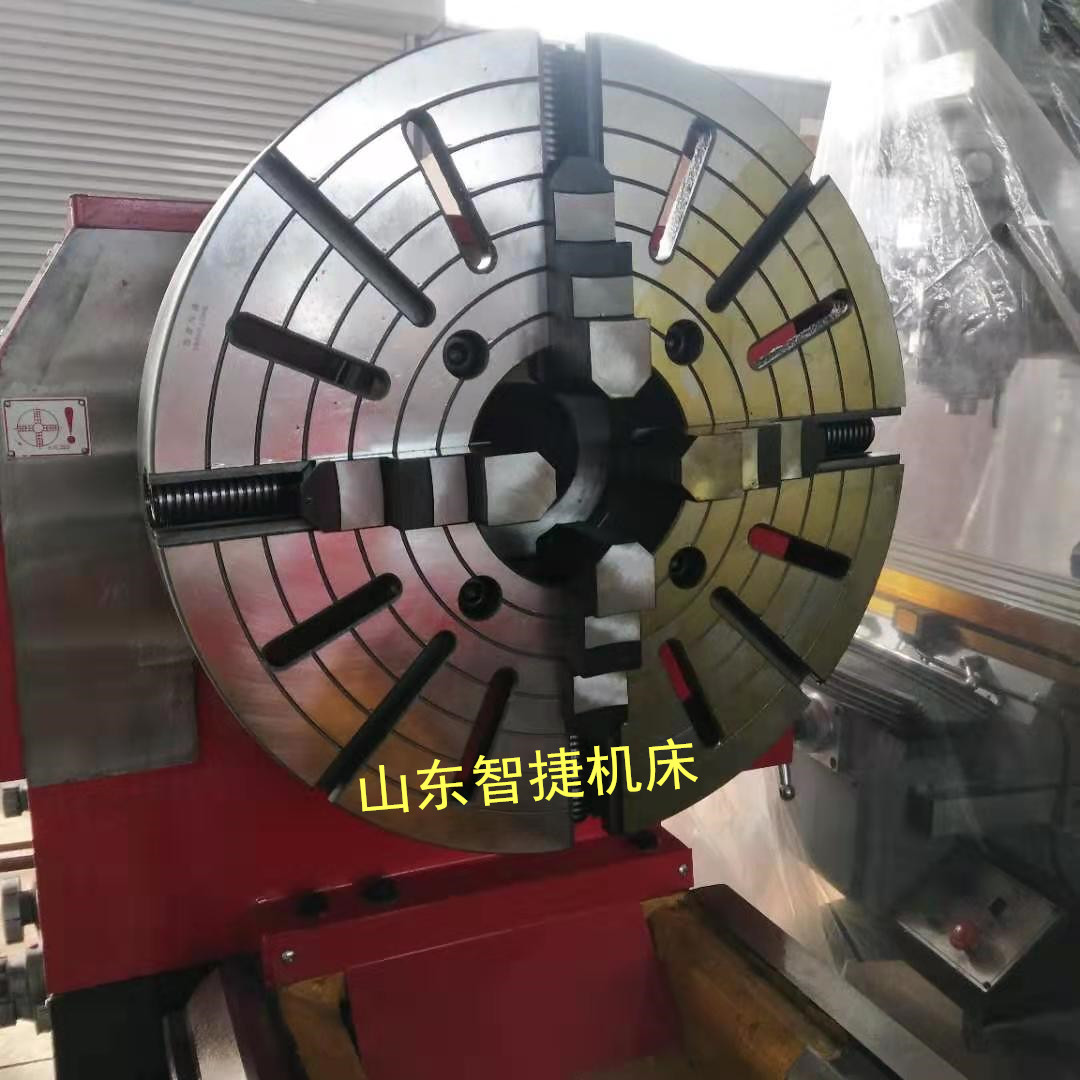

| 主軸 | 頭部形式 | A2-15 | |||
| 通孔直徑 | Φ130mm | ||||
| 錐孔直徑和錐度 | 公制 Metric Φ140 1:20 | ||||
| 轉速級數 | 24(正Normal) 12(反Reverse) | ||||
| 轉速范圍 | 2.5~250r/min | ||||
| 縱向絲桿螺距/直徑 | 12mm/Φ70mm | ||||
| 主軸上每轉刀架的進給范圍 | 縱向 | 0.1~12mm/r | |||
| 橫向 | 0.05~6 mm/r | ||||
| 中刀架 | 0.025~3 mm/r | ||||
| 縱、橫向進給量種數 | 97 | ||||
|
切削螺紋 |
公制 螺紋 | 1~120mm/45 | |||
| 英制 螺紋 | 30~1/4TPI/42 | ||||
| 徑節 螺紋 | 0.5~60mm/46 | ||||
| 模數 螺紋 | 1/2~60DP/48 | ||||
| 快速移動速度 | 縱向 | 3740mm/min | |||
| 橫向 | 1870mm/min | ||||
| 中心架 | 935mm/min | ||||
| 尾座套筒 | 外徑 | Φ160mm | |||
| 內孔錐度 | 公制Φ80 | ||||
| 最大行程 | 300mm | ||||
| 主軸中心至刀具支承面的距離 | 41mm | 51mm | |||

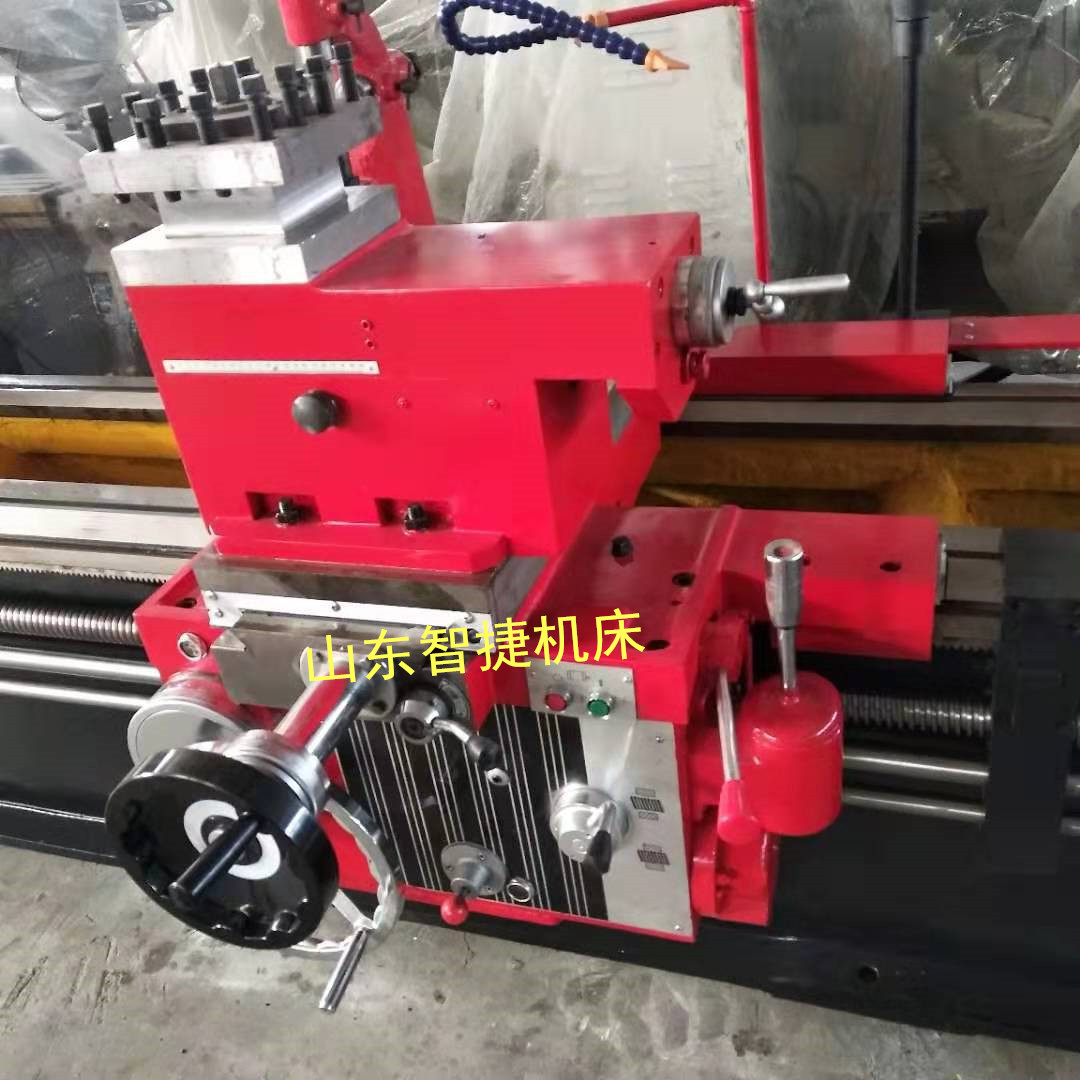

| 中刀架最大回轉角度 | ±90° | ||||
| 中刀架最大行程 | 400mm | ||||
| 上刀架最大行程 | - | 200mm | |||
| 橫拖板最大移動距離 | 720mm | ||||
| 車刀刀桿最大尺寸（寬×高） | 40×40mm | 50×50mm | |||
| 主電動機功率 | 22KW | ||||
| 刀架快速移動電機功率 | 1.5 KW | ||||
| 冷卻泵功率 | 0.25 KW | ||||
| 外形尺寸（長×寬×高） | 6000×1860×1700mm | 6000×1860×1825mm | 6000×1860×1900mm | ||
| 凈重量 | 11200kg | 12000kg | 12500 kg | ||
